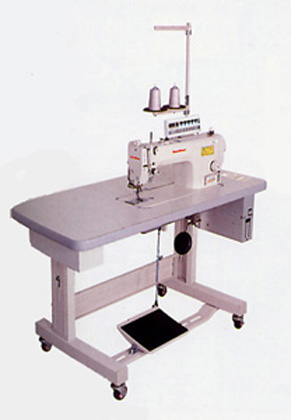

直接驱动式高速单针自动切线平缝缝纫机
sunstar KM-2300
中 ●直接驱动式．高速单针自动切线平缝缝纫机
●噪音震动降低到最小以及柔和快捷回应
●消除了油污染-不需要加油
●扩大工作空间，提高了生产效率
>>直接驱动方式
|
500W AC伺服马达安装，厚料缝纫时发挥强大功能。
与其它竞争企业相比，采用更稳定的马达安装结构（正在申请专利）。
通过3-CAD和CAE分析，制作的最佳设计不仅实现底噪音、低振动，而且通过停止精确度提升和轻松应答功能，提高生产性能。 |
 |
 |
>>最佳能量消耗率
|
通过上轴直接传送能量的SunStar直接驱动AC伺服马达通过最佳设计，大幅减少能量损失，与以前的伺服马达相比，大幅减少了电力消费量。 |
 |
|
>>没有油污的干净缝纫
|
>>提高的缝纫品质
|
| SunStar集合加微量油和不家油技术，清除缝纫机内部油，解决了缝纫物被油污染的难题。 |
 |
▼提高的缝纫技术
采用新开发的轻量挑线器和孔用于多样化缝纫最新开发的传送装置，直缝性能卓越，实现高品质缝纫（容易调整送部牙高度、倾斜度等） |
 |
 |
▼稳定的切线装置
采用切线稳定性能高，可根据缝纫物厚度容易进行调整的旋转式切线，把残线长度减少到最低。 |
 |
▼加微量油机型
（KM-2300M口）
通过内置封闭式油箱的油循环方式加油，利用油芯加微量油方式往针杆加油，大幅提高生产效率，同时减少缝纫物被油污染，实现高品质缝纫。 |
 |
▼压脚微提升装置
伸缩性材料和多毛缝纫时，细微提升压脚，提高缝纫性能。 |
|
|
▼半干机型 (KM-2300S口)通过内置封闭式油箱的油循环方式加油，往旋梭加油，完全解除针杆以及挑线器部位油。
▼不加油机型
(KM-2300F)
采用不加油旋梭，同时解除针杆以及挑线器部位油，解决了缝纫物被油污染的难题。 |

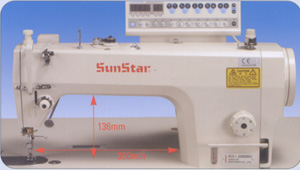

>>更加宽敞的工作空间
KM-2300机型与目前皮带驱动型缝纫机相比，提供更宽敞的工作空间，为大体积缝纫物缝纫提供便利条件。
|
|
>>使用者便利使用
 |
▼使用便利
使用方便的饶线装置，饶线量调整和绕底线工作非常方便。
▼缝纫工作顺利
向右侧移动的缝纫绞链，防止缝纫时缝纫物之间产生干涉。 |
 |
▼逆缝开关
缝纫工作中，容易点击位置安装逆缝开关，提高工作效率。
▼扩大缝纫视野
缝纫机机体下端高度扩大到72mm，缝纫中容易确认缝纫状态。 |
 |
▼最大压脚提升量15mm
最大压脚提升量15mm，厚料缝纫时容易作业。 |
 |
▼送布牙操作方便
送部牙能高度提升，缝纫或切线时使用方便。 |
>>新型操作面板
容易设定各种功能键
容易操作面板各种功能键，方便使用者使用。
容易设定针杆上下停止
通过简单操作容易设定针杆上下停止位置。
通过简单键操作更改最高速度
利用操作面板右侧箭头键（快捷键）容易更改最高速度。

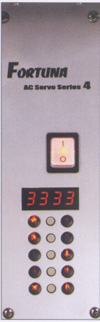

>>新一代控制设备Fortuna IV
 |
▼实用的功能设计
优雅外观和拆除容易的欧美式控制箱，即使没有操作板，也能进行基本设计，为使用者提供便利。 |
|
▼实现最小化振动、噪音
采用最佳控制系统有效减少电子噪音和振动，为使用者提舒适环境。 |
|
▼运行控制性能卓越
加减速特性以及停止精确度性卓越，对使用者踏板运行迅速反应，使用后能领略其他皮带驱动型缝纫机之间的差异。 |
>>维修简单
 |
▼安全性
内置安全开关，维修工作中即使踩踏板，缝纫机也不会运行，防止安全事故发生。 |
|
▼容易确认齿轮箱油量
通过油窗容易确认齿轮箱内部油量，及时加油。 |
|
▼不加油机型（KM-2300F口） 不加油机型实用不加油旋梭，针杆和挑线器也不加油，所以不需要进行维修。 |
|
▼取消V皮带 因为没有V皮带，容易安装缝纫机，高速运行时也没有因皮带产生的噪音和振动，另外解决了使用皮带产生的缝纫物被污染问题，即使长时间使用，也不会产生皮带边细现象。 |
可选项
| ▼自动膝动提升装置 |
▼压脚微提升装置 |
|
|
|
| 采用电磁阀式自动膝动提升装置,缝纫时能发挥卓越功能。 |
面板部安装压脚微提升装置,频繁更换压脚高度时容易进行操作。 |

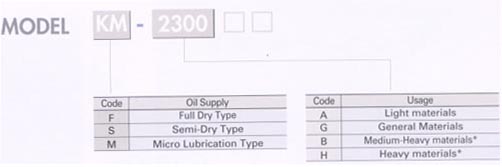

机械型号
|
项目 |
不加油方式 |
半干机头 |
加微量油 |
|
FA |
FG |
SA |
SG |
MA |
MG |
MB |
MH |
|
用途 |
light |
general |
light |
general |
light |
general |
Mediun-heavy |
heavy |
|
加油方式 |
不加油 |
旋梭加油 |
针杆微量加油 |
|
最大缝纫速度 |
3,500spm |
4,000spm |
4,000spm |
5,000spm |
4,000spm |
5,000spm |
4,500spm |
4,000spm |
|
最大针距 |
4mm |
5mm |
4mm |
5mm |
4mm |
5mm |
5mm |
7mm |
|
针杆行程 |
60.7mm |
62.3mm |
|
|
挑线杆行程 |
30.7mm |
35mm |
33.4mm |
|
送布牙高度 |
0.78-0.85mm |
1mm |
|
压脚提升量 |
手动 |
5.5mm |
|
膝动 |
15mm |
|
自动 |
15mm（option） |
|
旋梭 |
不加油旋梭 |
自动加油旋梭 |
|
针 |
DB×1
SF（KN）#9
（#9-#11） |
DB×1#14
（#9-#11） |
DB×1
SF（KN）#9
（#9-#11） |
DB×1#14（#9-#18） |
DB×1
SF（KN）#9（#9-#11） |
DB×1#14
（#9-#18） |
DB×1#21
（#19-#23） |
|
缝纫空间 |
300mm |
|
机床大小 |
517mm×178mm |
|
饶线器装置 |
缝纫机机体安装 |
|
自动加固缝装 |
标准提供 |
|
自动切线装置 |
标准提供 |
|
拨线器装置 |
标准提供 |
|
马达 |
500W直接驱动AC伺服马达 |
|
电源 |
单相：100-240V，3相：200-240V，50/60Hz |
*为了提高产品性能，可能会出现没有通过情况下更改产品外观或机型现象，所以使用前必须认真阅读使用说明书
规 格
|
MODEL |
Full Dry Type |
Semi-Dry Type |
Micro Lubrication Type |
|
FA |
FG |
SA |
SG |
MA |
MG |
MB |
MH |
|
APPUCATION |
Light |
General |
Light |
General |
Light |
General |
Light |
General |
|
LUBRICATION |
No Lubrication |
Hook-Lubrication |
Hook-Lubrication,Needle bar Micro Lubrication |
|
MAX.SEWING SPEED |
3,500 |
4,500 |
4,000 |
5,000 |
4,000 |
5,000 |
4,500 |
4,000 |
|
MAX.STITCH LENGTH |
4mm |
5mm |
4mm |
5mm |
4mm |
5mm |
5mm |
4mm |
|
NEEDLE STROKE |
30.7mm |
35mm |
33.4mm |
|
THREADTAKE-UP STROKE |
60.7mm |
62.3mm |
|
HEIGHT OF FEED DOG |
0.75~0.85mm |
1mm |
|
HEIGHT OF
PRESSER FOOT |
BY HAND |
5.5mm |
|
BY KNEE |
15mm |
|
AUTOMATIC |
15mm(Optional) |
|
HOOK |
No-Lubrication HOOK |
Auto-Lubrication Hook |
|
NEEDLE |
DB×1
SF(KN)#9
(#9-#11) |
DB×1#14
(#9-#18) |
DB×1
SF(KN)#9
(#9-#11) |
DB×1#14
(#9-#18) |
DB×1
SF(KN)#9
(#9-#11) |
DB×1#4
(#9-#18) |
DB× 1#21
(#9-#23) |
|
SEWING AREA |
300mm |
|
BED SIZE |
517mm× 178mm |
|
BOBBIN WINDER DEVICE |
Attached to body |
|
MOTOR |
500W Direct Drive AC Servo Motor |
|
AUTOMATICBACK-TACK DEVICE |
Provided |
|
AUTOMATIC TRIMING DEVICE |
Provided |
|
WIPER DEVICE |
Provided |
|
POWER |
1-Phase:100~240V,3-Phase:200~240V,50/60Hz |
|
|
