最适合缝制牛仔裤,休闲裤以及工作服等下摆三折卷边缝工序的缝纫机正式登场了。
对下摆三折卷边工序的缝制质量和操作性能进行深入研究的最新锐的缝纫
优越的缝制质量,可缝性能
●由于针杆形成可达到了35mm提高了机针的刺穿力,因此即使是厚的牛仔布布料,在高低段部位也不会形成堵塞,挑针、断针等一些缝制故障,发挥了优越的缝制性能。
●即使使用了极低的压脚压力,布料也不会跟随机针一起上来,因此在进行缝制时,不会产生缝制皱摺。
●通过采用上下拖轮式送布装置,可以形成确实的缝迹,能减少卷缝错位,实现完美的三折卷边工序。 |

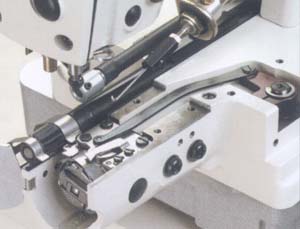

确实且信赖性高的切线机构
●通过采用信赖性高的水平切线装置,即使是粗线,也能确实的进行剪切。
●切刀的每个组件都可以脱卸。
●由于切刀组件是安装在机台上的,因此即使是拆下针板,也无需对切线进行调整。
●在每进行一次切线操作时,气压喷嘴都会将线屑吹干净,这样可防止由于线屑而产生的故障,能准确的进行切线操作。 |
|
![](../web1/../web1/../web1/../web1/../web1/../web1/../web1/UploadFiles/2005826105823163.jpg)
|
高效的操作性能

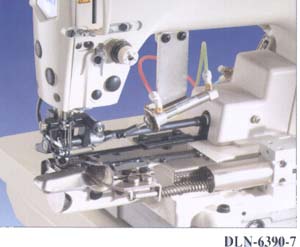

●由于三折卷边器是与自动抬压脚连动的,会自动的开与关,因此能进行高效率的工作。
●卷边器可对前后左右进行调整。 ●可通过膝动开关仅对卷边器进行开与关。(切线操作无膝动开关) |

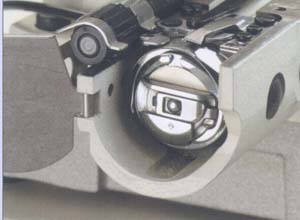

●采用了1.7倍旋梭,发挥了优越的生产性能。
![](../web1/../web1/../web1/../web1/../web1/../web1/../web1/UploadFiles/2005826105253554.jpg)

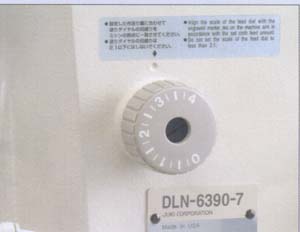

●针送布量可通过刻度盘简便的进行调整。即使是布料,机线发生了变化,也能得到最适宜的缝制质量。 |
![](../web1/../web1/../web1/../web1/../web1/../web1/../web1/UploadFiles/2005826105341326.jpg)
|

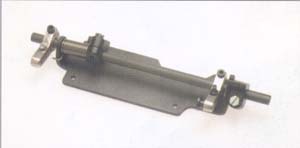

*无切线时如果使用附属的膝动装置的话,卷边器的开与关和抬脚是可同时进行操作的,此外,也可很简便的分别进行设定。膝动装置型号:400-04417 |
![](../web1/../web1/../web1/../web1/../web1/../web1/../web1/UploadFiles/2005826105326278.jpg) |
![](../web1/../web1/../web1/../web1/../web1/../web1/../web1/UploadFiles/2005826105240282.jpg) |
降低了缝制品被机油所污染
●通过采用强制环流装置,能确实的进行供油以及防止漏油。
●在面部以及机台的筒式部位里设置了强制环流机能,因此可起到防止漏油的功效。
●此外还在面部内放置了填料,因此更不会从针杆处漏油。
●采用了新设计的无松动且耐久性优良的针杆摇动装置。 |
|
现在所使用的零件都可在DLN-6390/6390-7上灵活运用
送布拖轮、压脚、送布调整齿轮,卷边器这些零件都可在於仁的63900机器中安装使用。
■ 标准装备品 |
压脚
1/2” 型号300-31108 |
卷边器
1/2” 型号300-15309 |
送布拖轮
1/2”
型号276-38006(上拖轮)
型号276-35705(下拖轮) |
|
![](../web1/../web1/../web1/../web1/../web1/../web1/../web1/UploadFiles/2005826104939913.jpg) |
![](../web1/../web1/../web1/../web1/../web1/../web1/../web1/UploadFiles/2005826104953940.jpg) |
下摆宽 3/8”
①型号300-31009
下摆宽 1”
②型号277-94601 |

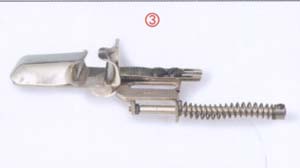

下摆宽 1”(组件)
③型号 400-10327 |
1/2”拖轮(滚边型)
300-20705(上拖轮)
300-32106(上拖轮)
1”拖轮(滚边型)
277-94403(上拖轮)
277-94502(下拖轮) |
■ 送布量调整变换齿轮一览表
粗线部分为出厂时的齿轮,此外,变更放入附属的齿轮可对应四种送布量。 |
|
送布缝距 |
上齿轮 |
下齿轮 |
备注 |
JUKI型号 |
刻印 |
JUKI型号 |
刻印 |
|
4.2mm(6针/尺寸) |
300-37600 |
63949-47 |
300-37501 |
63949-33 |
选购件 |
3.6mm(7针/英寸) |
300-37303 |
63949-44 |
300-37402 |
63949-36 |
可通过附属齿轮来对应 |
3.2mm(8针/英寸) |
300-33302 |
63949-41 |
300-33203 |
63949-39 |
标准出厂 |
2.8mm(9针/英寸) |
300-33203 |
63949-39 |
300-33302 |
63949-41 |
可通过替换出厂时的上下齿轮来对应 |
2.5mm(10针/英寸) |
300-33104 |
63949-37 |
300-33401 |
63949-43 |
选购件 |
2.3mm(11针/英寸) |
300-37402 |
63949-36 |
300-37303 |
63949-44 |
可通过附属齿轮来对应 |
2.1mm(12针/英寸) |
300-37501 |
63949-33 |
300-37600 |
63949-47 |
选购件 |
■ 规 格
机种名 |
DLN-6390 |
DLN-6390-7 |
用途 |
折边缝,下摆缝隙(平缝规格) |
最高缝制速度 |
5,000rpm |
缝迹长度 |
根据更换变更缝距用齿轮,标准:3.2mm(2.8mm)附属齿轮:2.3mm,
3.6mm,选购件:2.1mm,2.5mm,4.2mm |
机针 |
蓝狮UY180GVS Nm140使用范围Nm75~140(相当#14~#22) |
针杆行程 |
35mm |
旋梭 |
自动供油式专用全回转1.7倍旋梭 |
压脚上升量 |
Ma×14mm |
送布方式 |
上下拖轮送布方式 |
喇叭开关方式 |
机械式 |
气压筒式驱动 |
气压/气压消耗量 |
0.5Mpa(0.5kgf/cm2)/10NI/min |
机油 |
JUKI 机油NO.1(相当ISO VG7) |
马达 |
可用400W离合器马达来对应 |
SC-380(JUKI专用马达) |
筒式周径 |
180mm |
机头重量 |
34.5kg |
36.5kg | *皮带轮尺寸记载在安装说明上。
■ 机种类别装置构成
机种名 |
DLN-6390 |
DLN-6390-7 |
切线装置 |
— |
标准装备 |
机械式卷具(抬压脚连动) |
标准装备 |
|
气压式AK装置(自动抬压脚) |
— |
标准装备 |
气压式卷具(AK装置连动) |
— |
标准装备 |
布边导向器 |
附属 |
附司 |
机械式拨线器 |
— |
标准装备 |
切线气压喷嘴 |
— |
标准装备 |
机针冷却装置 |
选购件 |
选购件 |
■ 选购件
机针冷却装置
在进行4,000以上的缝制时,使用此装置可以减轻由于针过热而造成断线的情况。
由于无切线,以及带切线的机头的构成零件是不同的,因此请参照以下表格进行选择。
机头 |
方式 |
零件型号 |
DLN-6390用 |
机械真空式、带调整器 |
400-04071 |
DLN-6390-7用 |
电磁铁式、无调整器 |
400-04070 | |
