LZ-2280N系列
|
即使是高速运转它也能在低张力下实现稳定且柔软的缝制。 |
 |
|

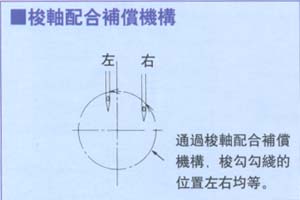

采用了梭轴配合补偿机构
●采用了旋梭的旋转轴在针摆中心移动的梭轴配合补偿机构。梭勾在左右摆动时也能确实地钩住机线，比起以前的旧机型能更有效的防止在右摆动时的跳线以及断线，实现了高品质的缝制。 |
在低张力下也能实现稳定的缝制
●由于采用了颇受好评的旋梭以及挑线杆，因此即使是在极低的张力下也能实现高品质且稳定的缝迹。此外还能防止在高速运转下的跳针以及断线，并大幅度的提高了线的应答能力。可对应化织线，斯潘线，面线等各种各样的线。 |

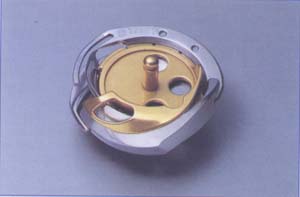

可对应高速旋转的旋梭
●内梭采用了钛制，可抑制旋梭的发热。由于降低了供油量，只留存少量的机油，因此可防止油污的产生，提高了耐用性。此外，旋梭的形状采用的是可防止断针的形状。 |
 |
 |
 |
|
优越的头部构造
●通过低振动、低噪音的头部机座设计，即使是在高速运转下也能实现静音。同时还设置了使机油难以留存的机臂，以及强制环流机构，可万无一失的防止漏油。 ●卷底线装置被安装在了便于操作的头部上面 |

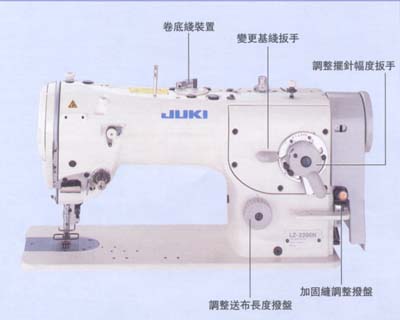

操作性能优良的调整机构
●针摆幅的调整采用的是操作简便的扳手式。此外还装备了能简便设定布料边缝制位置的基线变更扳手，无需移动导向以及卷边器，就能对摆针位置进行细微调整。 ●还装备了能调整微小缝距的送布调整拨盘以及固定缝的加固装置。 |
能适应各种面料的送布机构

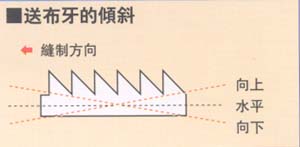

●扩大了送布牙的高度以及倾斜度的调整范围。送布牙可在向上，水平以及向下的范围内进行调整，以求适应高低段部位的缝制。
|
|
 LZ-2280N
|
 |
|

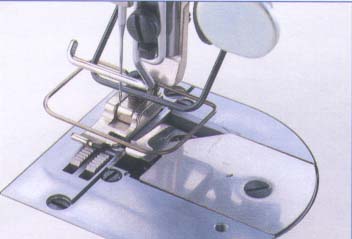

标准装备了微量抬压脚装置
●压脚能轻轻地放在伸缩性强的布料上面，这样可减轻布料起皱以及对布料的损伤。 |
可适应多种多样缝制方式的系列机群
|

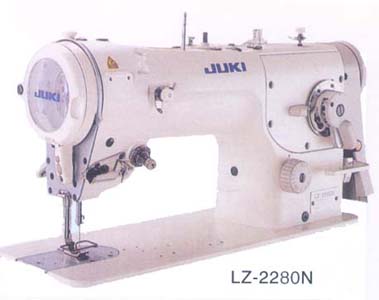

高速单针平缝2点曲折缝缝纫机
LZ-2280N

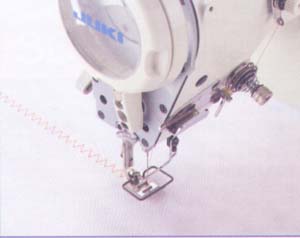

●它是一台即使是在高速旋转下也能实现柔软缝迹的标准2点曲折缝缝纫机。
摆针机构采用的是三角凸轮。它可防止溜针，实现稳定且优美的缝迹。 |
高速单针平缝宽幅2点曲折缝缝纫机
LZ-2281N
●为适应各种用途配备了5mm的针摆幅（A型）和8mm的针摆幅（B型）两种类型供选择。摆针机构采用的是三角凸轮，它可防止溜针，实现稳定且优美的缝迹。 |
高速单针平缝拼缝缝纫机
LZ-2285N
●为防止布料起皱，拼缝的压脚压力是可左右独立调整的。 |
 |
 |
 |
带下切刀高速单针平缝2点曲折缝缝纫机
LZ-2282N，LZ-2282N-7（带自动切线）
|
大幅度地提高了生产效率
●在机器里内藏了可修整面料的切刀，因此在缝制套裙的领部，下摆部以及短裤的花边切换缝制工序中可在缝制花边的同时，对面料进行修整。 |
实现了稳定的修整
●切刀的驱动马达和机器本身的马达是分开的2个马达，即使是启缝或者转弯处的低速缝制切线都能高速运转，稳定的进行面料修整。此外，切刀的位置是与机针平行的，即使是弯折处也能得到相同的修整宽幅。 |
优越的操作性能
●切刀经常停在上方位置上，这样使可顺畅的安放面料。切刀的高度可根据面料，通过前面的扳手操作可作相应的变更。此外，当切刀高度为0时，操作面是平的，切刀驱动也会自动开关，因此通常在2点曲折缝缝纫机上使用。 |
 |

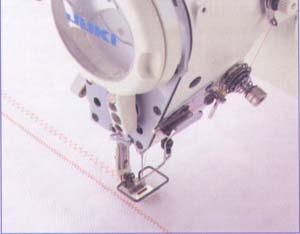

在缝制的同时修整面料 |
LZ-2282N-7-WB/CP-160 |
|
高速单针平缝曲折缝缝纫机（凸轮交换式）
LZ-2288N |

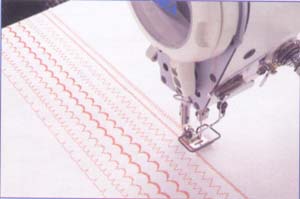

●它是一台能根据生产系统以及设计的变化，通过交换凸轮进行11个种类的花样缝，并将LZ-2280N系列优越的面料对应力，高速的性能以及优越的操作性能都继承了下来的多样化的曲折缝缝纫机。在1台机器上进行多种多样的灵活运用，提高了设备的使用效率。 |

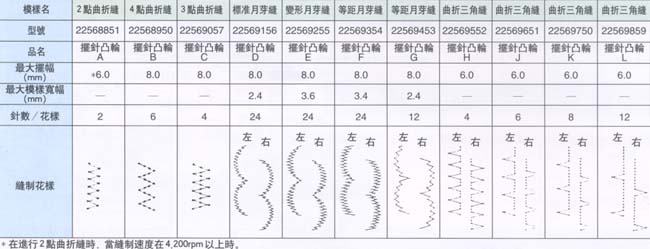

■ 模样凸轮规格
|
防止面料错位高速单针平缝曲折缝缝纫机
LZ-2280NU（2点曲折缝）、LZ-2284NU（带2点.4点花样切换功能）、LZ-2284NU-7（带2点.4点花样切换功能.自动切线） |
|

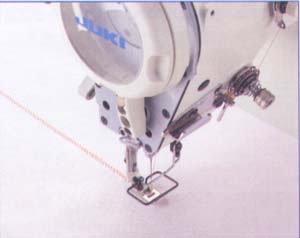

彻底消除了面料错位
●通过新开发的送布机构，在缝制腰带或者紧身胸衣等这种有伸缩性的面料时彻底消除了面料错位问题。 |
使用更简便地简易装置
●推翻了用下送布机器输送下方面料时要多送布的习惯，在下送布方式下防止了布料错位。外观以及量规都与原来的曲折缝缝纫机一样，丝毫不影响操作性。 |
可灵活对应多样化的面料
●只需进行简单的调整，即使是各种各样的面料，也不会产生错位，实现优美的缝制品质。 |
|
高速单针平缝曲折缝自动切线缝纫机
LZ-2282N-7（带下切刀2点曲折缝）、LZ-2284N-7（带2点.4点花样切换功能）、LZ-2284NU-7（防止面料错位，带2点.4点花样切换功能） |
|
|

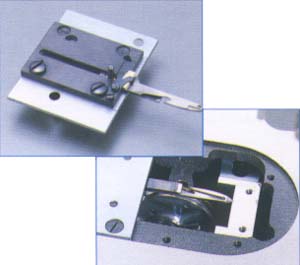

简便且实在的切线机构
●通过切刀摇摆方式，可左右摆动确实的进行切线。 ●切刀组件被安装在滑板部位，很容易进行维修保养。 |
标准装备了送面线装置
●标准装备了只在启缝时提供必要面线量的面线供线装置。 ●在防止跳线、松线的同时，在切线后针尖的线残量也变短了，提高了操作性。 |
能保持底线的低张力，消除启缝时的故障
●因为能将切线后的底线保持在低张力下，能顺畅的松线，防止了在启缝时缩线问题的产生。 |
 |

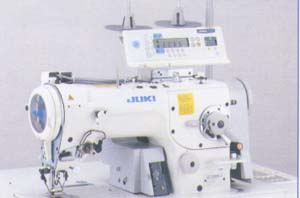

新型控制箱/小型马达组件SC-910/M91 |
|
●控制箱SC-910，它采用了省电的无变压器的开关电源方式，增强了对电压变动的适应能力，体积小而且重量轻。
●为配合操作人员的喜好，提供了可供选择的三种启动旋转数（标准、慢、快），还装备了能提高操作性能的多种机能。 |
|
 |
|
●采用了易于理解的大型液晶显示屏，能在同一画面上显示图形以及设定值，提高了操作盘的操作性能。
●装备了通信，生产管理以及维修管理等多种机能，还可以将数据保存在记忆媒体或者电脑里。 |
通过控制针数，可进行花样缝。 | |
选购件
|
●手动返缝按钮（型号：225-61559）
即使不切线也能进行返缝的按钮装置。 |
●无加油旋梭（特殊材料面塑料旋梭）
（型号：225-26669）
能防止被油污染。*使用时必需要用下轴前固定螺丝（型号：110-79506） |
无张力送料V059（布带送料装置）
型号：MAV-059000AA
●能固定伸缩性布带，还能对应内衣的松紧带缝制以及花边缝制等工序。 |
|
●脚轮（组件）（型号：111-59456）
由脚轮、下支柱辅助板等安装零件组成。它能便于机器的移动。 |
●特殊旋梭
（型号：225-26560）
能防止梭勾磨损。 |
●可根据机器的缝制速度来调整布带的送出量。
●橡皮筋张力装置S189 |
|
●压脚连接部件
压脚杆...（型号：D1501-583-H00）
压脚连接头（型号：D1502-583-H00）
固定螺丝（型号：SS-7091110-SP）
是安装平缝型压脚时所要使用的零件。 |
●无旋转梭芯旋转
旋梭......（型号：235-23152）
梭壳（组件）（型号：235-22550）
梭芯......型号：235-23004）
通过梭芯的空转能防止缝制故障的产生，能保持一定的底线张力，使缝制稳定。 |
|
型式名 |
型号 |
|
S189A(气压式) |
MAS-189000AA |
|
S189B(电磁铁式) |
MAS-189000AB |
●能使布带送料装置送出的布带具有张力。
●在缝制中无需停手，通过膝开关就能控制启动和停止，从而提高了生产效率。 |

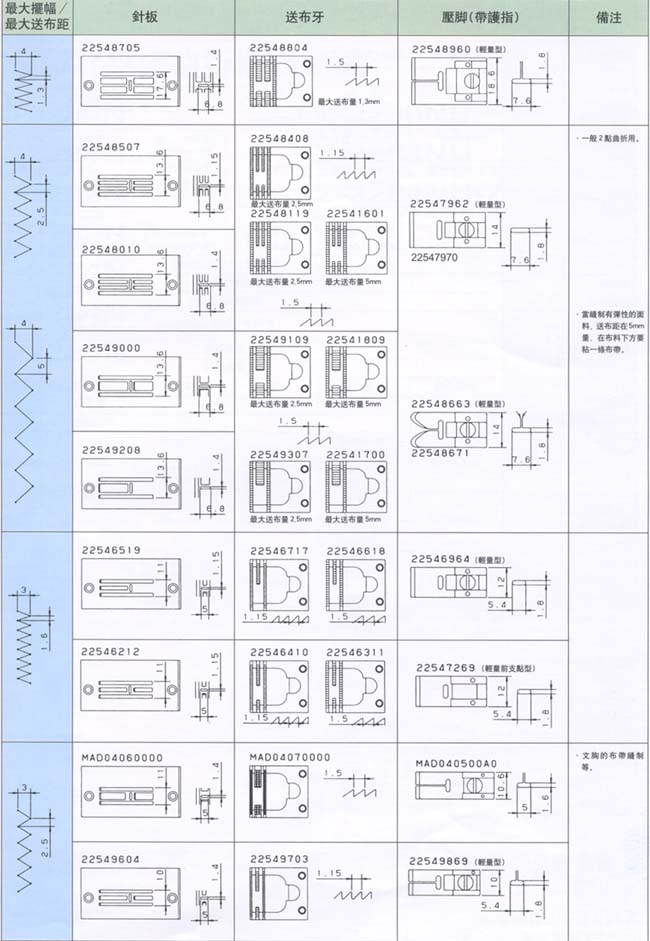

■ 主要量规一览表
.压脚型号是根据护指形状的不同而不同的。
上段：护指大（带拨线） 下段：护指小
.我们还另外配备了其他曲折缝用的量规、附件等，如有需要可来电查询。

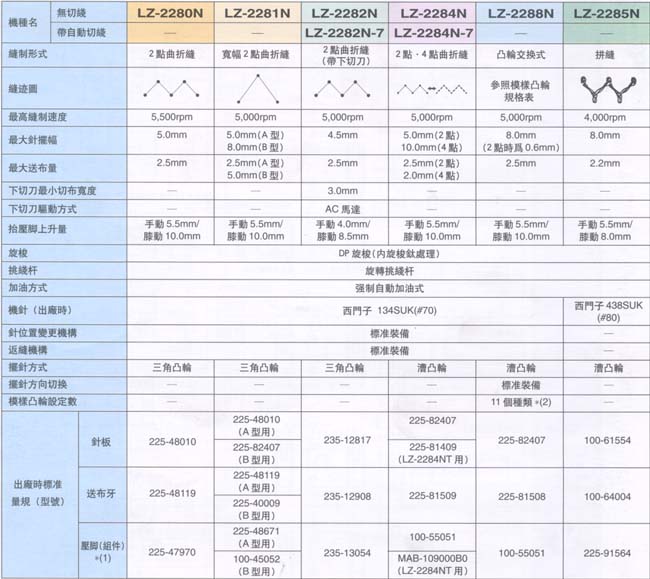

■ 规 格
*(1)压脚(附件)的型号表示的是小护指(无拨线)。大护指(带拨线)是另外的型号。
(2)LZ-2288N：出厂时装备的凸轮可以从2点.4点.3点.标准月牙形.变形月牙形这5个种类中进行选择。其他的模样凸轮都为选购件。
■防止布料错位规格
|
机种名 |
无切线 |
LZ-2280NU |
LZ-2284NU |
|
带自动切线 |
-- |
LZ-2284NU-7 |
|
缝制形式 |
2点曲折缝 |
2点、4点曲折缝 |
|
最高缝制速度 |
4,500rpm |
|
出厂时标准量规（型号） |
针板 |
225-48010 |
225-82407 |
|
送布牙 |
225-48119 |
225-81508 |
|
压脚（组件） |
225-48671 |
225-03162 | *其他的规格可与标准规格通用。 |
