曲折缝纫机的标准机LZ-2290A系列

在1台上可对应多样化花样缝的LZ-2290A系列

在标准规格、防止布料错位规格的基础上又增加了防鸟巢规格，所有的规格都设定成“微量加油型”和彻底消除缝制品被油污染的“干机头型”。可从多样化的品种中选择最适宜的规格。   采用了新型操作控制盘IP-100，缝制形状和缝制的各种设定使得易于理解，高低段的替换也变得容易施行，提高了设备活动率。

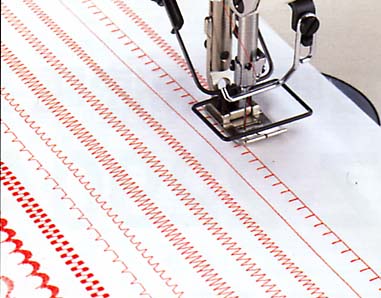

装备了多规格的缝制花样
●标准装备了基本缝制形状的8个种类、14个花样，可以通过机器本身带有的操作控制盘IP-100直接选择缝制花样。另外，还可简单的变更针摆幅，针的基线位置、针状线迹的针数等的设定值。	●在一台缝纫机上可设定直线、2点、3点、4点，月芽形、针状等的曲折缝，大幅度地提高了设备活动率。

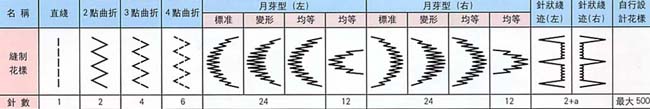

■ 缝制花样

新型操作控制盘 IP-100

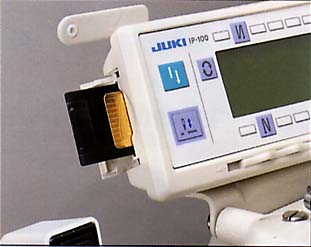

●显示部位采用了液晶显示。缝制形状，针摆幅以及基线位置等通过圆形和设定值显示在同一画面上，易于理解，提高了操作盘的操作性能。 ●追加了程序缝（定尺寸缝）、循环缝、连续缝等，电子缝纫机上的机能，通过这些机能可对应各式各样的工序。	●通过数码相机可使用已普及的微型媒体软件，可保存自己设计的花样。不仅是工厂内共有的自行设计的花样，即使是远距离也可以通过E-mail更换数据，因此在缝制工厂间可以共用。	画面表示例   月芽型缝制形状设定         连续缝

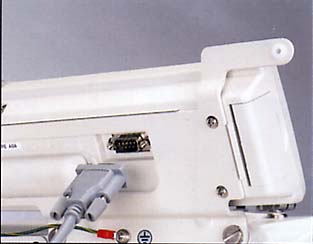

微型媒体	连接电脑	保全机能        通信设定

可在操作控制盘上简单制作自行设计的花样	●可在控制盘上简单地制作原始的缝制花样，进行试缝。设计的变形花样范围非常广泛，可对应从内衣到女装、男装。 ●无需配备输入装置过ROM
自行设计花样 ●可储存，制作原始缝制花样。 ●最大10个花样，最大20步/花样，1步最大500针。	压缩自行设计的花样。需要返缝装置 ●可设定原始的压缩缝制，可防止跳线，对套结部能起到很好的效果。 ●缝制开始，缝制结束，最大20个花样，最大64步/花样 ●自动切线缝纫，切线后的线头长度比原来要短。
(制作例)	(制作例)

丰富的缝制变形花样

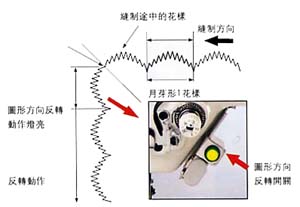

●针状线迹的反转 .能使皮带等的针状线迹变得优美。 .针状线迹可选择“谷状”或是“山状”。 (使用例) 让机器停止运转，按下图形方向反转开关		●针状线迹花样的针数设定 .可设定1花样的针数（3针-250针）
		●左右停止位置设定   .可控制针的左右停止 .对于缝制商标，皮带等的装饰缝的角缝具有特殊的效果。
●连续缝 .可连结基本花样以及自行设计的花样。最大10个花样。最大20步/花样，1步最大500针。	(制作例)	●循环缝 .不同的花样可依次替换进行缝制。 .最大10个花样，最大20步/花样，1步最大500针。    (制作例)	●程序缝 .定尺寸缝工序最大20步1个程序，各一步的针数可设定最大500针。   ●重叠缝 .可作为固定缝，线套结等的加强缝使用。

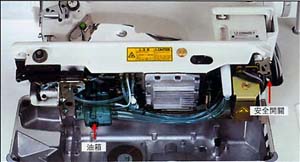

●经过改良的线张力器、梭壳以及送布相位，实现柔美线迹。	■ 针梭配合补偿机构	●微量加油型的旋梭的内梭采用了钛，可抑制旋梭的发热。只需少量加油，在防止油污产生的同时也提高了耐久性。此外，旋梭的形状也设计成为了可防止断针的形状。
●采用针梭配合补偿机构，在梭勾左右摇摆时也能确实地勾到线，可防止以前经常发生的在右摆动时跳针以及断线的情况，实现高品质的缝制。

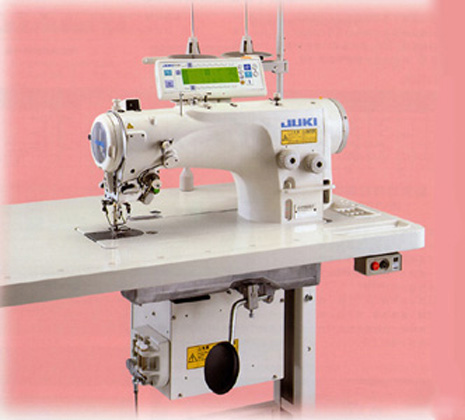

集合了先进技术的 LZ-2290A系列

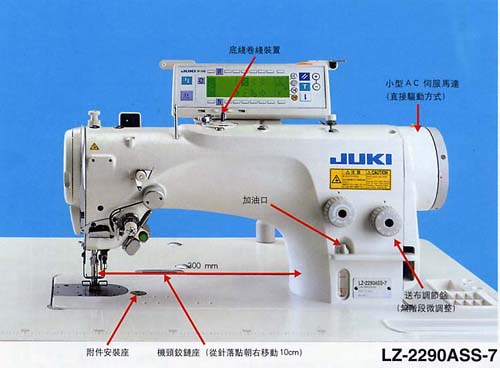

1尺寸大型长臂新型机头

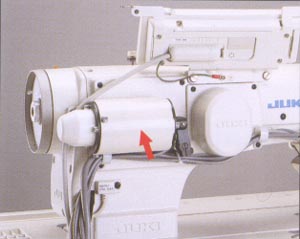

宽阔地机台 在原来的曲折缝缝纫机的基础上新开发的1尺寸长臂机头。机头宽阔，缝制面料易于取放，提高了操作性。此外，也易于从机头部看见针尖。	静音.低振动 实现了最佳平衡且高刚性的机头平台。采用了直接驱动方式，大幅度降低了骚音和振动，减轻了操作者的疲劳。

优越的基本性能
高效地生产性能   ●在使用频率较高的2点曲折，机针摆幅4mm以下时，电子曲折缝缝纫机的最到皮带缝制速度可达到5000rpm，提高了生产性能。（除去干机头型和防止布料错位规格）	大型送布量   ●由于送布量最大可达5mm，除可进行标准送布外，还可对应粗送布。粗送布可对应短裤的橡皮筋缝制。（防止布料错位规格最大可达2.5mm） ●送布调节盘由于是无阶段调整，因此可进行送布量的微调整。
机针摆幅最大可达到10mm ●机针摆幅在2点、3点、4点曲折缝时最大可达10mm。即使是最大机针摆幅也不会发生跳针，断线等情况。（必须要使用可对应10mm用的量规）

●标准装备了微量抬压脚装置。对于易伸缩的布料可起到防止布料错位和减轻面料受损的作用。

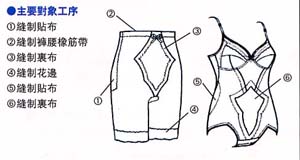

在广泛地范围可对应多样化的工序

规格	干机头型		微量加油型
	无切线	带自动切线	无切线	带自动切线

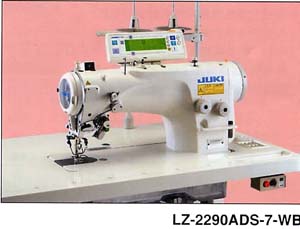

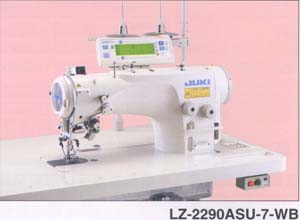

标准	LZ-2290ADS	LZ-2290ADS-7-WB	LZ-2290ASS	LZ-2290ASS-7-0B
	LZ-2290ADS-0B		LZ-2290ASS-0B	LZ-2290ASS-7-WB
防止布料错位	LZ-2290ADU	LZ-2290ADU-7-WB	LZ-2290ASU	LZ-2290ASU-7-0B
	LZ-2290ADU-0B		LZ-2290ASU-0B	LZ-2290ASU-7-WB

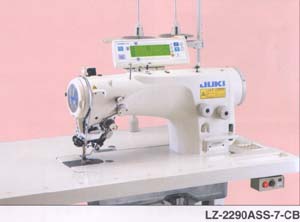

防止鸟巢	-	LZ-2290ADS-7-CB	-	LZ-2290ASS-7-CB
防止布料错位.鸟巢	-	LZ-2290ADU-7-CB	-	LZ-2290ASU-7-CB

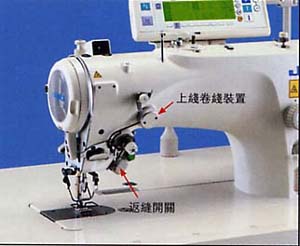

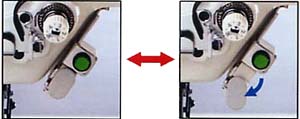

简单确实地切线机构   ●通过切刀滑动方式，可左右振摆，在任何位置上进行确实地切线。 ●由于切刀组件是安装在滑板上的，因此易于进行维修保养。	标准装备的上线卷线装置   ●装备上线卷线装置，在缝制开始时，供给必要的面线。 ●在防止跳针、跳线的同时，还可使切线后的针尖线残量变短，提高了操作性。	返缝开关采用了按钮方式   ●可防止在取回面料时的误操作，可配合操作者调整至最佳位置。
		保持底线的低张力，消除了启缝时的故障   ●由于保持了切线后的底线为低张力，可顺畅地剪线，防止了启缝时的松线或缩缝。

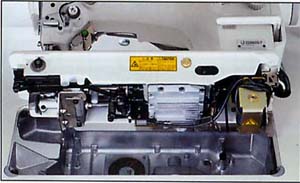

完全无加油化彻底消除了缝制品被油污染

直接驱动高速电子平缝曲折缝缝纫机（干机头型）

●无需加油不仅杜绝了机油的飞散，而且还无需担心缝制品被机油污染。 ●无需定期加油或对旋梭进行油量调整。另外，在更换量规或对机器进行清扫时，机油不会污染机器或机台。 ●曲折缝缝纫机的实际缝制速度为4000rpm，可有效地使用在各种缝制品的曲折缝工序上。 ●新开发的特殊面的塑料旋梭，耐久性和可缝性都十分优越，可广泛对应各种机线。即使旋梭油量变化，机线张力也不会变化，可得到高品质稳定的缝迹。

●通过新开发的送布机构，对于被使用在腰带、衬衣上的易滑动，有伸缩的布料能起到布料错位的作用。 ●只需通过简单调整，像毛绒衣等即使面料经常变换，也不会产生布料错位，能得到良好的缝制品质。（由于面料的不同有时也会有难出现好效果的情况）。 ●用下送布方式防止布料错位。由于外部、量规零件也与标准机器相同，因此决不会影响机器的操作性。

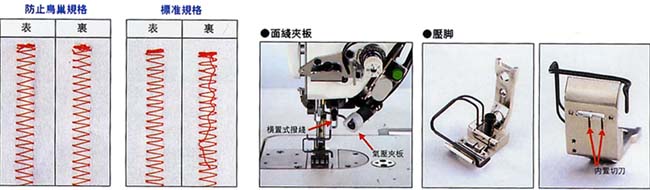

●可防止在缝制开始时线在布料里面产生的“鸟巢”现象，可实现高品位的缝制。无需摘线头，提高了生产性和缝制性能。 ●因为在切线后能保持面线张力，从布料的一端开始缝制时面线就被卷入旋梭内，可防止在启缝时会产生的故障。 ●通过JUKI独特的气压+球式的面线夹板装置，在缝制开始时确实地保持了面线，通过压脚内内置的切刀切断。 ●增加了防鸟巢规格，也具有防止布料错位机能，还设定了<防布料错位.鸟巢规格>。

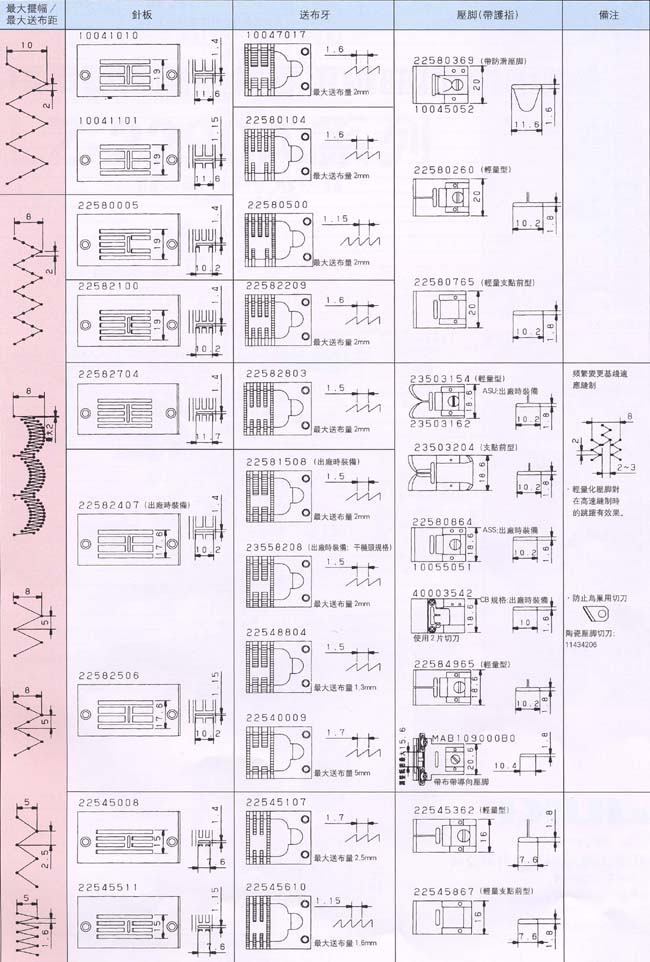

●压脚连结部件  *压脚请特别预定。

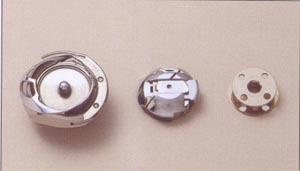

●无回转梭芯旋梭

●自动抬压脚装置(踏板驱动式)  AK121

■ 规格

[干机头型]

机种名	无切线	LZ-2290ADS		LZ-2290ADU		--		--
	带自动切线	LZ-2290ADS-7		LZ-2290ADU-7		LZ-2290ADS-7-CB		LZ-2290ADU-7-CB
规格		标准		防止布料错位规格		防止鸟巢规格		防止布料错位、鸟巢规格
最高缝制速度		4，000rpm(2点曲折缝是在针摆幅5mm以下)
最大机针摆幅		2点、3点、4点曲折：10,,（单位：0.1mm）
摆针机构		电子控制式
最大送布量		5.0mm	2.5mm		5.0mm			2.5mm
压脚提升量		手动5.5mm/膝动10mm
旋梭		专用无贺油旋梭（特殊表面塑料旋梭）
挑线杆		旋转挑线杆
机针（出厂时）		风琴牌DP×5（#10），西门子438（#75）
标准缝花样数		8个种类，14个花样
特制花样记忆容量		内部记忆：20个花样、10，000针 扩张记忆：99个花样、49，500针
最大针数		500针/1个花样
连续缝花样		最大10个花样、20个等级、10，000针/花样
本机输入机能		标准装备（操作控制盘）
底线卷线装置		机头内置式
头部驱动		小型AC伺服马达（直接驱动方式）
加油方式		无加油
机台宽度/机床尺寸		300mm/517mm×178mm
气压/气压消耗量		--					0.6Mpa(6kgf/cm2)·2Ne/分
完成重量		无切线：98kg、带自动切线：100kg

[微量加油型]

机种名	无切线	LZ-2290ASS		LZ-2290ASU		--			--
	带自动切线	LZ-2290ASS-7		LZ-2290ASU-7		LZ-2290ASS-7-CB			LZ-2290ASU-7-CB
规格		标准		防止布料错位规格		防止鸟巢规格			防止布料错位、鸟巢规格
最高缝制速度		5,000rpm		4,500rpm			5,000rpm
		2点曲折缝是在针摆幅4mm以下
最大机针摆幅		2点、3点、4点曲折：10,,（单位：0.1mm）
摆针机构		电子控制式
最大送布量		5.0mm	2.5mm		5.0mm				2.5mm
压脚提升量		手动5.5mm/膝动10mm
旋梭		DP旋梭（内则钛处理）
挑线杆		旋转挑线杆
机针（出厂时）		风琴牌DP×5（#10），西门子438（#75）
标准缝花样数		8个种类，14个花样
特制花样记忆容量		内部记忆：20个花样、10，000针 扩张记忆：99个花样、49，500针
最大针数		500针/1个花样
连续缝花样		最大10个花样、20个等级
本机输入机能		标准装备（操作控制盘）
底线卷线装置		机头内置式
头部驱动		小型AC伺服马达（直接驱动方式）
加油方式		针杆、旋梭处微量加油（油盘方式）
机油		JUKI NO.1机油（相当ISO VG7）
机台宽度/机床尺寸		300mm/517mm×178mm
气压/气压消耗量		--						0.6Mpa(6kgf/cm2)·2Ne/分
完成重量		无切线：98kg、带自动切线：100kg
