JUKI的无供油技术彻底消除了缝制品的油污问题！

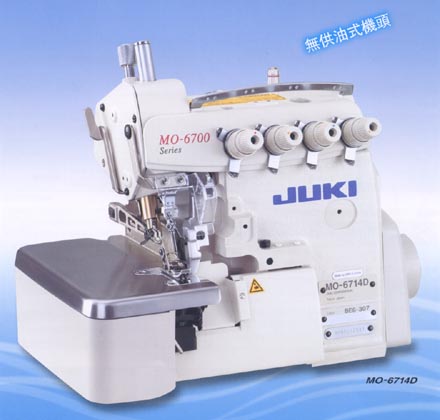

世界首创的完全无供油机头包缝机MO-6100D系列。
这个先进的无供油技术被运用在了具有优良缝制质量和生产效能高的MO-6700S上。
只限定在会造成机油飞散的重点机构部位实施无供油，控制了成本，可作为实用的无供油包缝机使用的MO-6700D系列登场了。
消除了缝制品的油污问题
●由于大幅度地减少了机油的飞散，因此消除了缝制品的油污问题，提高了产品的质量。
●减少了因为油污而产生的除油作业以及重新缝制的操作。
●最高缝制速度达到了实用的6,000rpm
先进的无供油技术
●易发生机油飞散的针杆机构，上弯针机构实现了无供油化。
●具有向主要驱动部位的特殊表面处理或者润滑脂供给方式等，通过这些先进的无供油技术，可使耐久性更优越，即使长期使用缝纫机润滑脂也不会飞散。
辅助机能 配备有丰富的辅助功能
■单针三线包缝
●暗缝
●卷下摆 *L121：卷下摆定规
●卷缝（下卷缝）
■双针四线包缝
●暗缝
●取摺 *S162：分离式取摺装置（手动扳手式）
●嵌条缝 *G39：嵌条用压脚 Q141：嵌条
 |
 |
 |
|
●卷下摆
MO-6705D-0D4-210/L121
（L121：卷下摆规格） |
●取摺
MO-6714D-BE6-327/S162
(S162：分离式取摺装置 手动扳手式) |
●卷布条缝
MO-6745D-FF4-360/N077
（N077：四折卷边器） |
■五线包缝（安全缝）
●暗缝 *E35：包边舌头更换式针板
●取摺 *S161：分离式取摺装置（手动扳手式）
●卷布条缝 *N077：四折卷边器
●3针五线包缝
| 防起皱规格 |
MO-6714D-□□□-30P
MO-6716D-□□□-30P |
|
对机器的各个部位进行了最佳的调整，还在机器上配置了能防止难缝的面料及新面料起皱的装置。
操作工无需作难度较高的调整，就可以缝制出完美的缝制产品。 |
● 即使是在低张力下也能稳定地提供双重链缝弯针线。（五线包缝） |
|
●可以根据薄面料设定最佳的送布轨迹和送布相位。
● 标准配置有小回转性优越的低压的薄料专用压脚通过这些装置即使是在缝制薄面料，也可以很准确，很顺畅的进行控制。 |
|
■ 装置
●空环切线装置
|
T039 |
MAT-039001A0 |
按钮式手动切线(电磁式) |
|
T040 |
MAT-040001A0 |
半沉式 |
剪嵌条+自动切线
(针数控制式，电磁式) |
|
MAT-040001AA |
全沉式 |
|
T041 |
MAT-041000A0A |
气压式平剪 |
|
T042 |
MAT-0450000A0 |
气压式侧剪 |
●空环吸入装置（喷嘴式)
●空环吸入装置（气压式）
|
MC-4 |
— |
空环专用、踏板式 |
|
MC-5 |
— |
空环专用 |
|
MC-8 |
— |
空环+切屑 |
|
MC-9 |
— |
带MC-8的机能+自动抬压脚装置 |
|
MC-24 |
— |
空环+切屑 |
*上述装置气压调节器是选购件。
需要特别控制气压压力的情况下，请购买下列产品。
|
— |
PF-0552010-B0 |
气压调节器（F、R部件） |
|
— |
GMD-01080000X2 |
F、R部件安装用螺丝 |
|
— |
F1021-003-000 |
气管式回气装置 |
|
— |
GAS-12063000* |
单插头：
*选购部件：单触摸型的气管式回气装置 |
●自动抬压脚
|
AK32 |
GAK-320000A0 |
气压式 |
|
AK49 |
GAK-490000A0 |
气压式 |
|
AK101 |
GAK-A01000A0 |
气压式（伺服马达用） |
*装置.附件.量规类可以使用6000系列的已有零件
<参考>对于[空环切线装置]的[空环吸入装置]、[自动抬压脚装置]组合表
|
|
+ |
|
空环吸入装置 |
自动抬压脚装置 |
|
MC-7A |
|
|
MC-8 |
|
|
MC-9 |
—（MC-9是带自动抬压脚装置） |
|
|
|
+ |
|
MC-7A |
AK32（任何马达都可使用） |
|
MC-5 |
AK32（任何马达都可使用） |
|
MC-24 |
AK32（任何马达都可使用） |
|
|
|
+ |
|
MC-7A |
AK49（马达是除JUKI伺服马达以外的全部马达） |
|
AK101（马达是JUKI伺服器） |
|
MC-4 |
— |
|
MC-8 |
AK101（马达是JUKI伺服器） |
|
MC-9 |
—（MC-9是带自动抬压脚装置） |
|
●取摺装置
|
S159 |
MAS-159000A0 |
分离板式上起皱装置（踏板连动式、五线包缝用） |
压脚踏板连动打开附件，使布料容易放入。此外，还组装了能自由控制差动比的膝差动装置，可以进行均一且优美的取摺工序。 |
| S160 |
MAS-160000A0 |
分离板式上起皱装置（踏板连动式、四线包缝用） |
| S161 |
MAS-161000A0 |
分离板式上起皱装置（手动扳手式、五线包缝用） |
合缝及取摺2个工序可一次进行。附件的开与关是手动扳手式的。差动比是由膝动开关控制的。 |
| S162 |
MAS-162000A0 |
分离板式上起皱装置（手动扳手式、四线包缝用） |
● 卷下摆
|
L121 |
MAL-121000A0 |
卷下摆定规 |
是针织面料的卷下摆定规。 |
●滚边器
|
M056 |
MAM-0560J0A0 |
折边卷边器 |
预先做好卷边成型，然后再进行折返滚边。 |
|
M075 |
MAM-0750J0A0 |
卷边器（针织布条并用式） |
绵布+芯线的情况和针织嵌条这两种情况都可使用。只需按一次即可变换。 |
|
M076 |
MAM-0760N0A0 |
成型品卷边器 |
卷边器的尺寸可在8-18mm之间进行微调整。 |
● 导向器、定规
|
H153 |
MAH-153000A0 |
布导向器定规（四线包缝用） |
是分离式的布带卷边导向器 |
|
H154 |
MAH-154000A0 |
布导向定规（五线包缝用） |
|
Q141 |
MAQ-141000B0 |
布条导向器 |
安装在机头(面板部)。 使用布条宽7mm以下。 |
●滚边器
|
K006 |
MAK-00601000 |
上三折卷边用滚边器 |
是针板3C0专用的，是安装在针板上的。 |
|
N067 |
MAN-0670D0A0 |
辅助布带滚边器(完成宽幅：4mm) |
边将袋布的外围剪成R型边将毛边卷起来。 |
|
N077 |
MAN-077000AD |
四折卷边器（完成宽幅：5mm） |
袋布的暗缝与嵌条卷缝同时进行。 |
■ 规格
|
机种名 |
MO-6704D |
MO-6714D |
MO-6716D |
|
缝制形式 |
单针三线包缝 |
单线四线包缝 |
五线包缝 |
|
缝迹形式（USA） |
504 |
514 |
516 |
|
最高缝制速度 |
6,000rmp |
|
缝迹长度 |
0.8~4mm |
1.5~4mm |
|
针幅（mm） |
— |
2.0 |
3.2,4.8+2.0,3.2+2.0 |
|
宽幅（mm） |
1.6,3.2,4.0,4.8 |
2.0,3.2,4.0,4.8 |
3.2,4.0,4.8,6.4 |
|
下差动比 |
收缩1 2（最大1 4）、伸长1 0 7（最大1 0.6） |
|
针杆行程 |
24.5mm |
|
针倾斜角度 |
20° |
|
针杆套筒 |
上下套筒方式 |
|
机针 |
DC×27（不包括一部分辅助机种） |
|
最大压脚提升量 |
7mm（不包括一部分辅助机种） |
|
最大压脚压力 |
49N(5kg) |
|
缝迹调节方式 |
按钮式 |
|
差动调节方式 |
扳手式（带微调整机构） |
|
机头重量 |
28kg |
|
供油方式 |
自动供油 |
|
针杆机构以及上弯针机构无供油 |
|
针尖冷却装置 |
标准[配置 |
|
针线冷却装置 |
标准配置 |
|
微量抬压脚装置 |
标准配置 |
|
