LH-3100系列
■新近推出面世的LH-3100系列缝纫机缝迹更超完美、稳定、操作使用更加简单、易行。
双针平缝LH-3100系列缝纫机采用经过品质改良提高的送线轨、挑线杆机构及旋梭，可以在低张力的状态下均匀地送线，从而有效地防止了皱布、跳线等问题，使缝纫品质有了飞跃性的提高。
缝纫机能对应从薄料到中厚料，各种不同素材、线种类的变化等，均发挥其稳定性能，可使操作者倍感作业舒适、简易，缝制工作应付自如。
此外，针具更换简单、省时。LH-3128/-3168/-3178/-3188/-3120更采用了经济型的针具与旋梭（无切线），以便与维修和配套。许多针具备有不同规格，可利用机器的组合附件灵活应付不同缝制要求。从而有效地提高工作效率。
 |

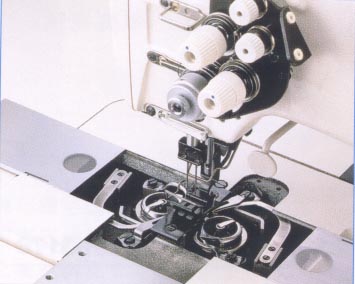

针具更换简单、省时。
更换针具时，只需左右移动调整梭床尖与车针之间的缝隙即可，不需调整改变前后同步，达到省时、准确之求。 |
|
送布机构的改良，防止了材料变形。
送布牙运动轨迹的改良，使送布变得更加顺畅，从而防止了材料的变形、皱布等现象。
|
|
缝纫机确保稳定的高质量缝纫性能。
下线张力的减低，送线轨的彻底地更新改进，实现了高量、稳定的送线。因此可以防止皱布、跳线、断线及起底圈等问题确保了高质量的稳定性能。 |
 |
线的张力控制机构可在发范围内进行调整。
由于采用了上线调整器，可使线的伸缩稳定，左右保持平衡。可缝性大幅度提高。线张力弹簧的行程的调整亦变得简单。 |
|

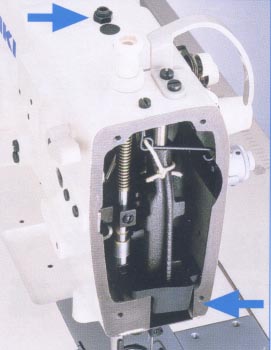

彻底防止漏油
油量调整简单易行。只需扭动油量调整螺丝即可。此外，机头内设置的防油漏斗可以双重防止漏油。 |
 |
 |
可以轻易地确认下线的剩余量
梭床面盖板设有透明的下线剩余量确认窗，作业者可以对下线剩余量一目了然，更加安心地进行缝制工作。 |
|

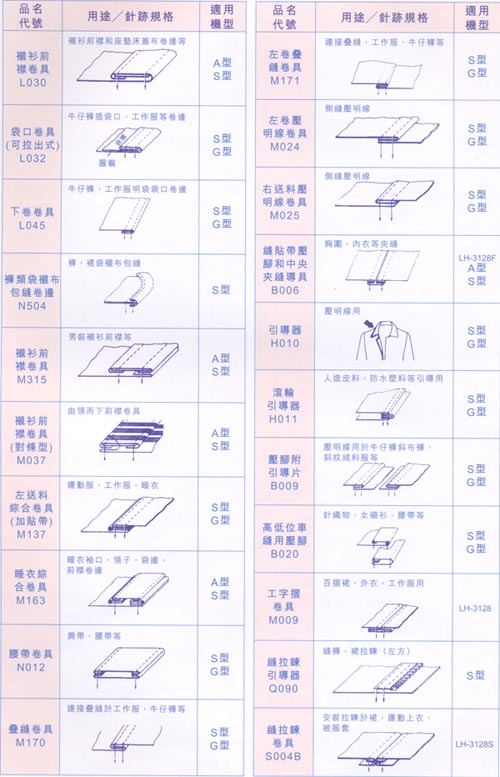

■ 选购件 .V053拖轮装置
衬衫前襟用拖伦装置 LH-3120AQ/V053B/M315 |
先进的缝纫性能及操作性能，先进的切线功能，适用范围更为广泛。

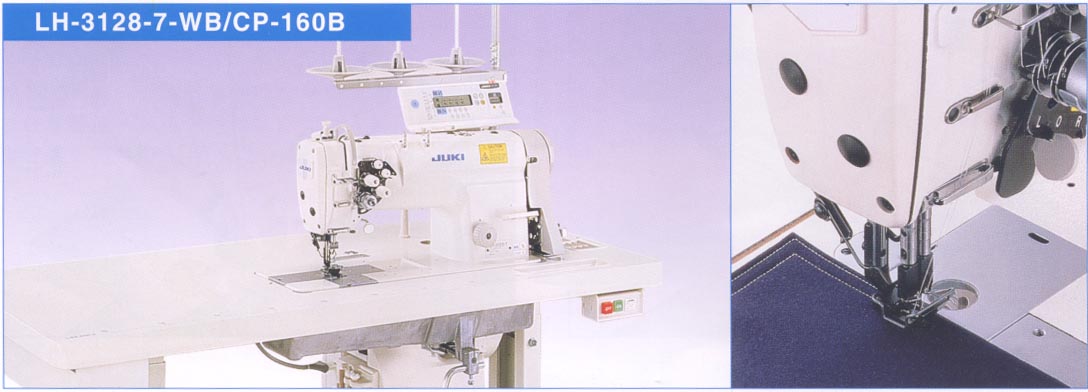

双针平缝针送布自动切线缝纫机
LH-3128-7
LH-3168-7
（带左/右单针停止装置）
■特点
 |
优良、可靠的切线机构
切线的驱动装置采用电磁线圈加凸轮机构，可以准确无误地进行切线。 |
 |

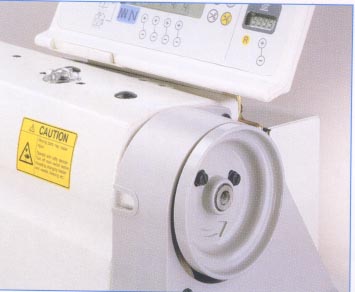

高精确度地检测车针的停止位置
内置型同步检测器可以高精确度地检测出车针的停止位置。而且，上定针位置和下定针位置各自相互独立，因此更易于调整。 |
 |
有无切线功能相互转换简单
只需在控制盘上简单操作，即可迅速转换为切线功能模式（CP-160B、-360B）。即使在无切线功能模式下，亦会进行自动倒缝。 |
 |

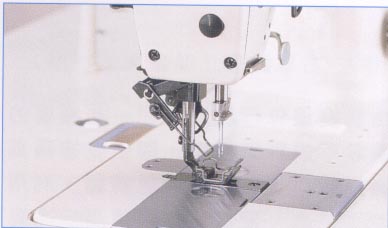

采用新型滑动提线杆，送线精确无误。
缝纫机上装备采用了能精确送线，不妨碍缝制操作的前置式滑动提线杆。使压脚周围空间更大、更有利于操作。 |
■选购件
 |

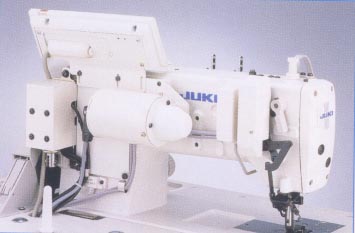

●自动压脚提升器
●自动提升器装置在机头
（AK89为脚踏开关型） |

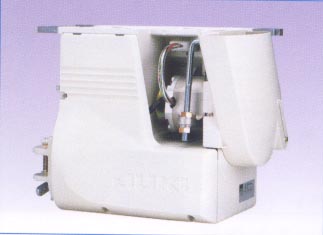

SC-800
外型轻巧、简洁、内置马达
新推出的小型AC伺服马达可减轻机器的总重量，并可以帮助减低操作时的振动及噪音。控制器的铝制外壳可彻底地防止外面静电撞击。
快速启动/停止功能确保操作舒适性
伺服马达可快速、准确地启动和停止。在继承信誉卓著的可靠性及高品质的同时，生产效率和操作的舒适性亦大为提高。

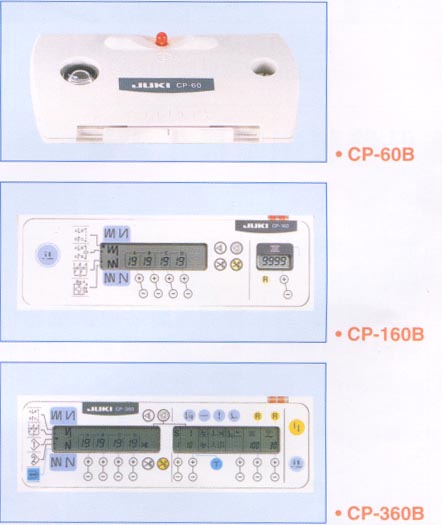

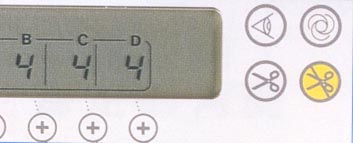

操作盘
可利用控制盘选择设定对应工序中的所需功能
由于一系列功能的改进，操作者可在操作盘上选择设定对应工序中的所需功能。操作盘备有许多不同功能，可迎合各种缝制要求。
■ 附件●选购件
■规格（双针平缝缝纫机）
|
型号 |
LH-3120A |
LH-3120F |
LH-3128A |
LH-3128S |
LH-3128F |
LH-3128G |
|
送布方式 |
下送布 |
针送布 |
|
用途 |
薄料用 |
内衣用 |
薄料用 |
中厚料用 |
内衣用 |
牛仔裤及厚料用 |
|
最高缝速（针/分） |
3,000针/分 |
|
最大缝距 |
4mm（正/倒缝） |
5mm（正/倒缝） |
4mm（正/倒缝） |
5mm（正/倒缝） |
|
挑线杆 |
滑动挑线杆 |
|
针杆行程 |
33.4mm |
|
压脚提升量 |
手动5.5mm/膝动12mm |
|
旋梭 |
垂直普通旋梭 |
|
机针 |
DP×5#9
（#9~#14） |
DP×5#14
（#11~#18） |
DP×5#21
（#8~#22） |
DP×5#14
（#11~#18） |
134SES SERV7
Nm(nm65~80) |
DP×5#21
（#8~#22） |
|
单针停止装置 |
无 |
|
加油方式 |
柱塞泵全自动加油 |
|
机头下空间 |
245mm |
|
机台尺寸 |
517mm×178mm |
|
型号 |
LH-3168A |
LH-3168S |
LH-3168G |
LH-3178S |
LH-3178G |
LH-3188G |
|
送布方式 |
针送布 |
针送布 |
|
用途 |
薄料用 |
中厚料用 |
牛仔裤及厚料用 |
中厚料用 |
牛仔裤及厚料用 |
|
最高缝速（针/分） |
3,000针/分 |
|
最大缝距 |
5mm（正/倒缝） |
|
挑线杆 |
滑动挑线杆 |
|
针杆行程 |
33.4mm |
|
压脚提升量 |
手动5.5mm/膝动12mm |
|
旋梭 |
垂直普通旋梭 |
垂直双倍容量旋梭 |
|
机针 |
DP×5#9
（#9~#14） |
DP×5#14
（#11~#18） |
DP×5#21
（#8~#22） |
DP×5#14
（#11~#18） |
DP×5#21
（#8~#22） |
DP×5#21
（#8~#22） |
|
单针停止装置 |
标准装备 |
无 |
标准装备 |
|
加油方式 |
柱塞泵全自动加油 |
|
机头下空间 |
245mm |
|
机台尺寸 |
517mm×178mm |
■规格（双针平缝自动切线缝纫机）
|
型号 |
LH-3120A-7 |
LH-3128A-7 |
LH-3128S-7 |
LH-3178G-7 |
|
送布方式 |
下送布 |
针送布 |
|
用途 |
薄料用 |
中厚料用 |
牛仔裤及厚料用 |
|
最高缝速（针/分） |
3,000针/分 |
|
最大缝距 |
4mm（正/倒缝） |
5mm（正/倒缝） |
|
挑线杆 |
滑动挑线杆 |
|
针杆行程 |
33.4mm |
|
压脚提升量 |
手动5.5mm/膝动12mm/膝动带拨线杆9mm |
|
旋梭 |
垂直普通旋梭 |
|
机针 |
DP×5#11
（#11~#14） |
DP×5#11
（#11~#14） |
DP×5#14
（#11~#18） |
DP×5#21
（#8~#22） |
|
单针停止装置 |
无 |
|
加油方式 |
柱塞泵全自动加油 |
|
机头下空间 |
245mm |
|
机台尺寸 |
517mm×178mm |
|
电源 |
单相100V-120V，220V-240V；3相200V-240V |
|
型号 |
LH-3168A-7 |
LH-3168S-7 |
LH-3168G-7 |
LH-3178S-7 |
LH-3178G-7 |
LH-3188G-7 |
|
送布方式 |
针送布 |
|
用途 |
薄料用 |
中厚料用 |
牛仔裤及厚料用 |
中厚料用 |
牛仔裤及厚料用 |
|
最高缝速（针/分） |
3,000针/分 |
|
最大缝距 |
5mm（正/倒缝） |
|
挑线杆 |
滑动挑线杆 |
|
针杆行程 |
33.4mm |
|
压脚提升量 |
手动5.5mm/膝动12mm/膝动带拨线杆9mm |
|
旋梭 |
垂直普通旋梭 |
垂直大容量旋梭 |
|
机针 |
DP×5#11
（#11~#14） |
DP×5#14
（#11~#18） |
DP×5#21
（#18~#22） |
DP×5#14
（#11~#18） |
DP×5#21
（#18~#22） |
DP×5#21
（#8~#22） |
|
单针停止装置 |
标准装备 |
无 |
标准装备 |
|
加油方式 |
柱塞泵全自动加油 |
|
机头下空间 |
245mm |
|
机台尺寸 |
517mm×178mm |
|
电源 |
单相100V-120V，220V-240V；3相200V-240V |
|
